超级电容纽扣型
超级电容分类：
首先，根据不同的储能机理，可将超级电容器分为双电层电容器和法拉第准电容器两大类。其中，双电层电容器主要是通过纯静电电荷在电极表面进行吸附来产生存储能量。
法拉第准电容器主要是通过法拉第准电容活性电极材料（如过渡金属氧化物和高分子聚合物）表面及表面附近发生可逆的氧化还原反应产生法拉第准电容，从而实现对能量的存储与转换。
其次，根据电解液种类可分为水系超级电容器和有机系超级电容器两大类。
此外，根据活性材料的类型是否相同，可分为对称超级电容器和非对称超级电容器。
最后，根据电解液的状态形式，又可将超级电容器分为固体电解质超级电容器和液体电解质超级电容器两大类。
超级电容器使用的注意事项包括：
1)超级电容器具有固定的极性。在使用前，应确认极性。
2)超级电容器应在标称电压下使用。当电容器电压超过标称电压时，将会导致电解液分解，同时电容器会发热，容量下降，而且内阻增加，寿命缩短。
3)超级电容器不可应用于高频率充放电的电路中。高频率的快速充放电会导致电容器内部发热，容量衰减，内阻增加。
4)外界环境温度对于超级电容器的寿命有着重要的影响。因此超级电容器应尽量远离热源。
5)当超级电容器被用做后备电源时，由于超级电容器具有内阻较大的特点，在放电的瞬间存在电压降。
6)超级电容器不可处于相对湿度大于85%或含有有毒气体的环境中，这些环境下会导致引线及电容器壳体腐蚀，引起断路。
7)超级电容器不能置于高温、高湿的环境中，应尽量在温度-30～50℃、相对湿度小于60%的环境下储存，且应避免温度骤升骤降，因为这样会导致产品损坏。

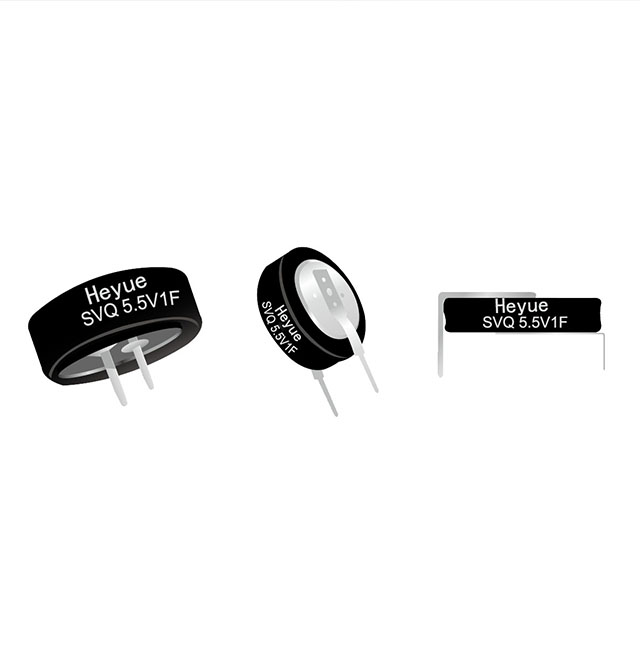

合粤电子超级电容纽扣型：
l 性能特点：容量高，内阻低，一致性好
l 典型应用：RAM、消费电子、风力发电机组变桨、军工、智能电网、备用电源、玩具等
l 系列规格表：
系列名称 | HESC系列 | |
额定电压VR | 5.5V | 6.3V |
工作温度 | -40~70℃ | -40~70℃ |
容量范围 | 0.1F~4F | 0.47F~1F |
容量偏差 | -20%~+80% | -20%~+80% |
产品寿命 | 标准充放电模式，充放电循环20万次，︱△C/C︱≤30%，ESR≤4倍初始值(25℃) | |
+70℃±2加额定电压，1000h后，︱△C/C︱≤30%，ESR≤4倍规定值 | ||
l 产品图纸：
V型
H型
C型
l 产品性能表：
型号 | 额定电压(V) | 标称容量(F) | 内阻 (Ω@1kHz) | V型 | H型 | C型 | ||||||
øD | H | P | øD | H | P | øD | H | P | ||||
HESC5R5104Z(Z009) | 5.5 | 0.10 | ≤65 | 9.5 | 14.1 | 4.5 | 9.5 | 8.6 | 10.0 | 13.0 | 13.0 | 5 |
HESC5R5104Z(Z011) | 5.5 | 0.10 | ≤50 | 11.5 | 16.5 | 4.5 | 11.5 | 8.6 | 10.0 | 13.0 | 13.0 | 5 |
HESC5R5224Z(Z009) | 5.5 | 0.22 | ≤65 | 9.5 | 14.1 | 4.5 | 9.5 | 8.6 | 10.0 | 13.0 | 13.0 | 5 |
HESC5R5224Z(Z011) | 5.5 | 0.22 | ≤50 | 11.5 | 16.5 | 4.5 | 11.5 | 8.6 | 10.0 | 13.0 | 13.0 | 5 |
HESC5R5334Z(Z009) | 5.5 | 0.33 | ≤65 | 9.5 | 14.1 | 4.5 | 9.5 | 8.6 | 10.0 | 13.0 | 13.0 | 5 |
HESC5R5334Z(Z011) | 5.5 | 0.33 | ≤50 | 11.5 | 16.5 | 4.5 | 11.5 | 8.6 | 10.0 | 13.0 | 13.0 | 5 |
HESC5R5474Z(Z011) | 5.5 | 0.47 | ≤50 | 11.5 | 16.5 | 4.5 | 11.5 | 8.6 | 10.0 | 20.5 | 12.5 | 5 |
HESC5R5474Z(Z012) | 5.5 | 0.47 | ≤50 | 12.5 | 17.5 | 4.5 | 12.5 | 8.6 | 12.5 | 20.5 | 12.5 | 5 |
HESC5R5684Z | 5.5 | 0.68 | ≤30 | 16.0 | 20.0 | 4.5 | 16.0 | 9.2 | 16.0 | 20.5 | 12.5 | 5 |
HESC5R5105Z | 5.5 | 1.00 | ≤20 | 19.0 | 23.0 | 4.5 | 19.0 | 9.2 | 19.0 | 20.5 | 12.5 | 5 |
HESC5R5155Z | 5.5 | 1.50 | ≤20 | 19.0 | 23.0 | 4.5 | 19.0 | 9.2 | 19.0 | 20.5 | 12.5 | 5 |
HESC5R5405Z | 5.5 | 4.00 | ≤16 | 25.0 | 29.0 | 6.0 | 25.0 | 9.0 | 25.0 | |||
HESC6R3474Z-C(C003) | 6.3 | 0.47 | ≤30 | 20.5 | 14.5 | 5 | ||||||
HESC6R3684Z-C(C003) | 6.3 | 0.68 | ≤30 | 20.5 | 14.5 | 5 | ||||||
HESC6R3105Z-C(C003) | 6.3 | 1.00 | ≤20 | 20.5 | 14.5 | 5 | ||||||
