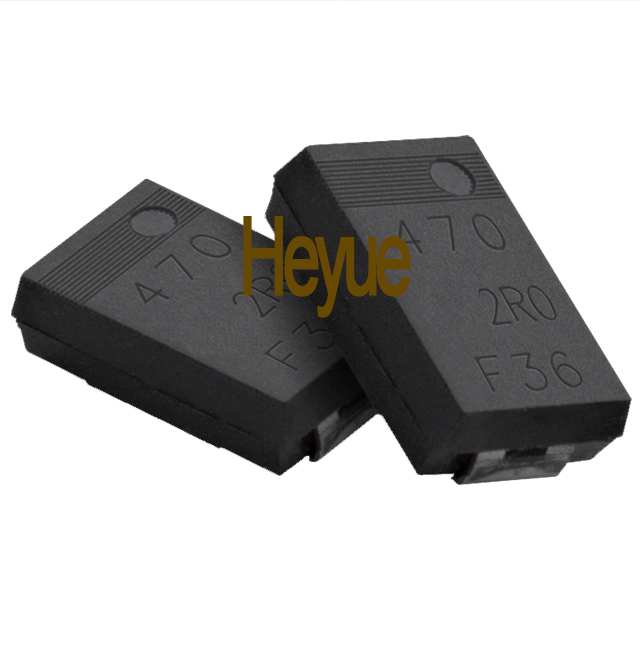

聚合物贴片铝电解电容器”是一款电解质中采用了聚合物的方形贴片形状的铝电解电容器，这款电容器具有众多的特点，如低ESR、低ESL、长寿命、小型、低身、高特性稳定性等。
聚合物贴片铝电解电容器应用：
聚合物贴片铝电解电容器不仅发挥聚合物的特点 ( 温度稳定特性 ) ，因为SP-Cap的主要特长是低ESR和小型化，所以会选用在下列用途
・需要低ESR的用途
服务器，笔记本电脑， ( 家用 ) 游戏机的CPU电源线路
通讯机器和产业机器里FPGA的电源线路
显卡GPU的电源线路
・其他用途
家用游戏机，LCD屏等
聚合物贴片铝电解电容器主要技术性能：
项 目 | 特 性 | ||
额定温度范围 | -55 ～ + 105 ℃ | ||
额定电压 ( VR ) | 2 ～ 16V.DC | ||
标称容量范围 | 4.7 ～ 330µF | ||
容量允许偏差 | M ： ±20% ( 100Hz ) | ||
漏电流 (L.C.) | ≤ 0.04 C R V R 或 3µA 取大者 ( 2 分钟 ) | ||
损耗角正切 (tgδ) | ≤ 规格表规定值 | ||
等效串联电阻 (ESR) | ≤ 规格表规定值 | ||
耐焊接热 | 焊槽法 温度： 260± 5 ℃ 浸入深度： 1.5~ 2.0mm 浸入时间：10±1s 恢复时间： 24±2h | 外观 | 无可见损伤，标志清晰 |
容量变化 | ≤ ±5% 初始值 | ||
损耗角正切 | ≤ 规定值 | ||
电容器耐溶剂 | 软化水或蒸馏水，电阻率不小于 1M Ω·cm 。 溶剂温度 23± 5 ℃时间： 5±0.5min 无擦拭 恢复时间： 48h | 外观 | 无可见损伤，标志清晰 |
容量变化 | ≤ ±5% 初始值 | ||
损耗角正切 | ≤ 规定 | ||
