符合AEC-Q200认证国产车载贴片电解电容
AEC-Q200是什么？
AEC-Q200 是针对汽车上应用的被动元器件的产品标准。
AEC-Q200 STRESS TEST QUALIFICATION FOR PASSIVE COMPONENTS：无源元件的应力测试验证;
汽车电子的过电压保护存在更为严苛的电路条件，因此一般要求制造商通过ISO/TS16949的质量体系认证，相关的分立器件要求通过AECQ101认证，被动元件要求通过AECQ200认证，是非常严苛的认证规范。一般来说12V的汽车电子系统使用5-6KW28V的TVS(瞬态抑制二极管)，24V的汽车电子系统使用36V的TVS即可。
AECQ 定义了无源电子器件的低应力测试认证要求和参考测试条件。使用本标准并不是要解除供应商自己内部认证项目的责任性。在本文中，其中的用户被定义为所有按照规格书使用其认证器件的用户，用户有责任去证实确认所有的认证数据与本文件相一致。
AEC-Q200认证对象
钽和陶瓷电容器、铝电解电容器、薄膜电容器、电磁器件（电感/变压器）、网络(R-C/C/R）、电阻器、热敏电阻器、可调电容器/电阻器、变阻器、石英晶体、陶瓷共鸣器、铁氧体EMI干扰抑制器/过滤器、聚合自恢复保险丝
各项参数测试：如电气特性、外观、尺寸、瞬态电导、短路耐量、失效电流耐量、寿命终止模式验证助推启动持久性、突卸负载持久性等
环境应力实验：按照军用电子元器件环境适应性标准和汽车电子通用环境适应性标准，执行器件的应力实验，如高温存储、温度循环、湿度抵抗、偏高湿度、高温工作、热冲击、冲击电压、盐雾试验、冲击、振动等
工艺质量评价：针对封装、后续电子组装工艺，以及使用可靠性进行的相应元器件工艺质量评价，如DPA、端子强度、溶剂抵抗、耐焊接热、ESD、可焊性、可燃性、板弯曲、横梁负载、阻燃性、剪切力等
合粤电子聚合物固液混合贴片铝电解电容330UF25V 10*12 应用：
使用目的 : 逆变电路 平滑用电容器
应用的要点：藉由大容量和低ESR, 输出电压稳定化
零部件 : HVG系列 HVG1E331M1012VG-A符合AEC-Q200标准
125 °C, 4000 小时寿命保证
330µF25 V ø10x12 mm
ESR 16（mΩ）max (100k to 300kHz/20℃)
数量 : 1 个
电容值 : 330 µF
容许纹波电流 : 1700(mA rms)单个
| 项目 | 内容 |
|---|---|
| 形状 | 垂直表面贴装 |
| 极性 | 有极性 |
| 额定电压 (V) | 25V |
| 静电容量 (µF) | 330.00 |
| 静电容量容差 (%) | ±20% |
| 损耗角的正切(max.) | 0.16 |
| 漏电流(max.) (µA) | 83.0 |
| 类别温度范围 (°C) | -55 ~ 125 |
| 主体直径 (mm) | 10 |
| 主体长度 (mm) | 12 |
| 引线（端子）间距 (mm) | 4.5- |
| 额定纹波电流的规定频率 (Hz) | 100000 |
| 额定纹波电流值 (mA) | 1700 |
| 额定纹波电流的单位 | ｍA rms |
| Rated ripple current-2(freq.) (Hz) | - |
| Rated ripple current-2 (mA) | - |
| Rated ripple current-2(unit) | - |
| 阻抗的规定频率 (Hz) | - |
| 阻抗值(max.) (mΩ) | - |
| E.S.R.-1 (frequency) (Hz) | 100000 |
| E.S.R.-1 (max. value) (mΩ) | 16 |
| 耐久性(小时) (h) | 4000 |
| 加工及包装特点 | 编带包装（盘装方式) |
| 外观 | 无护套（金属外壳） |
| 最小包装数量 (piece) | 500 |
| 质量(参考值) (g) |

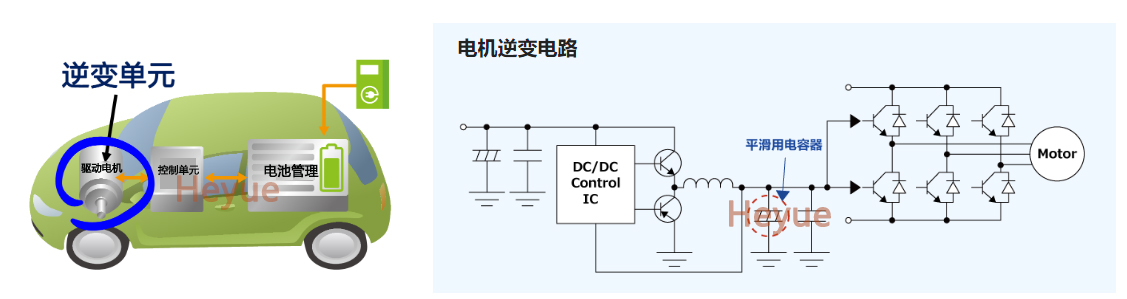

合粤电子聚合物固液混合贴片铝电解电容330UF25V 10*12 应用实图：
