合粤电子将从2020年3月起开始135℃超高温聚合物混合贴片铝电解电容器的批量生产。该系列产品通过提升容量来减少使用数量以及实现小型尺寸，从而为车载ECU的整机小型化做配套。

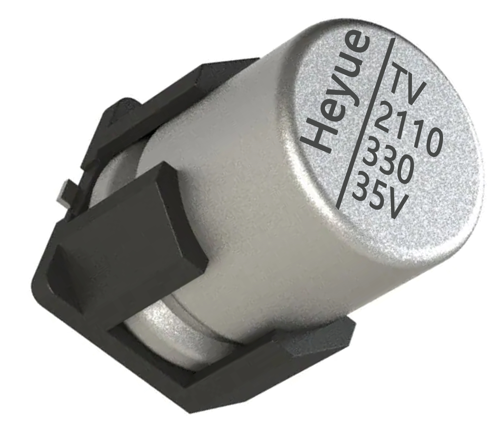

合粤电子聚合物混合贴片铝电解电容HVT系列特性：
使用目的 : 逆变电路 平滑用电容器
应用的要点：藉由大容量和低ESR, 输出电压稳定化
零部件 : HVT系列 符合AEC-Q200标准
135 °C, φ6.3=1000H φ8≥2000H
| 项目 | 内容 |
|---|---|
| 形状 | 垂直表面贴装 |
| 极性 | 有极性 |
| 额定电压 (V) | 25~63V |
| 静电容量 (µF) | 15~330µF |
| 静电容量容差 (%) | ±20% |
| 损耗角的正切(max.) | 0.16 |
| 漏电流(max.) (µA) | I≤0.01CV |
| 类别温度范围 (°C) | -55 ~ 125 |
| 主体直径 (mm) | φ6.3mm~10mm |
| 主体长度 (mm) | H7.7mm~12mm |
| 引线（端子）间距 (mm) | 2.1-3.2-4.5 |
| 额定纹波电流的规定频率 (Hz) | 100000 |
| 额定纹波电流值 (mA) | 已规格 |
| 额定纹波电流的单位 | ｍA rms |
| Rated ripple current-2(freq.) (Hz) | - |
| Rated ripple current-2 (mA) | - |
| Rated ripple current-2(unit) | - |
| 阻抗的规定频率 (Hz) | - |
| 阻抗值(max.) (mΩ) | - |
| E.S.R.-1 (frequency) (Hz) | 100000 |
| E.S.R.-1 (max. value) (mΩ) | 已规格为准 |
| 耐久性(小时) (h) | 1000H~2000H |
| 加工及包装特点 | 编带包装（盘装方式) |
| 外观 | 无护套（金属外壳） |
| 最小包装数量 (piece) | 500pcs~1000pcs |
| 质量(参考值) (g) | 已规格为准 |
合粤电子全系列铝电解电容器决方案公司实现了应用于车载ECU（Electronic Control Unit：电子控制单元）等的超高温135℃聚合物混合贴片铝电解电容器HVT系列的产品化，将于2020年3月起开始量产。合粤电子该系列产品通过进一步提升尺寸达φ10ｘ12mm的产品容量从而实现减少使用数量，并进一步提升小型尺寸φ6.3ｘ7.7mm产品的容量，在以往标准品（HVV系列）的基础上实现小型化，为汽车厂家车载ECU的整机小型化做配套。
聚合物混合贴片铝电解电容器将导电性聚合物与电解液相融合，具有低电阻和高可靠性的特点，目前已被广泛使用于车载引擎ECU、BMS（Battery Management System电池管理系统）类控制电路、电动泵、散热器风扇等马达驱动电路、以及ADAS系统（相机、传感器、控制电路等）。随着汽车电动化的发展，设计人员为提高安全性和可靠性，需要安装2台相同ECU的冗余设计导致车载ECU增加。因此，为了确保安装空间，必须进行基板的小型化设计，需要通过相同尺寸电容器的大容量化和大电流化来减少使用数量并实现电容器的小型化。为了满足这方面的需要，合粤电子借助电极箔的大容量技术，实现了超高温135℃聚合物混合贴片铝电解电容器HVT系列的产品化。
■Heyue聚合物混合贴片铝电解电容器（HVT系列）用途
ECU电源输入部的电压稳定化（输入滤波器）、马达驱动电路的电流稳定化（DC-Link）等
＜特性表＞
系列 | 额定电压(V)(V) | 尺寸(mm)(mm) | 静电电容(μF) | 额定脉动电流(mAr.m.s) |
HTV | 25 | φ10ｘ10mm | 270 | 1500 |
φ10ｘ12mm | 330 | 1700 | ||
35 | φ10ｘ10mm | 150 | 1400 | |
φ10ｘ12mm | 220 | 1700 | ||
