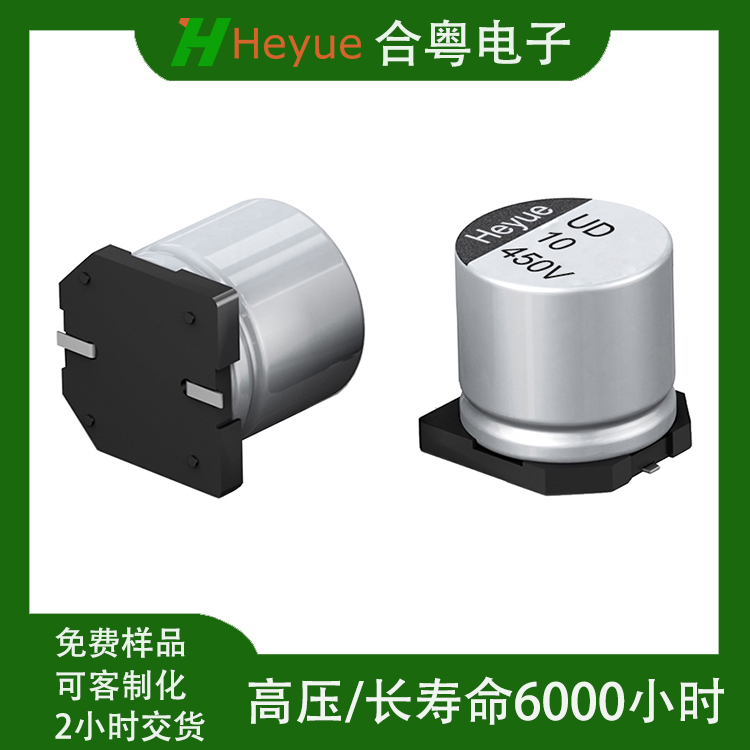

贴片电解电容频率特性与阻抗

对于中小输出功率开关电源的工作频率除少数因价格限制而仍采用20~40kHz外，大多数均在50kHz以上；DC/DC电源模块大多在300kHz以上；大功率开关电源的开关频率受主开关（一般采用IGBT）的开关速度限制而一般在20~40kHz。尽管开关频率有所不同，但是开关电源的输出整流滤波电容器的作用基本相同，主要是通过利用滤波电容器吸收开关频率及其高次谐波频率的电流分量而滤除其纹波电压分量。

在开关电源输出端用的滤波电容，与工频电路中选用的滤波电容并不一样，在工频电路中用作滤波的普通贴片电解电容器，其上的脉动电压频率仅有100Hz，充放电时间是毫秒数量级，为获得较小的脉动系数，需要的电容量高达数十万微法，因而一般低频用普通铝电解电容器制造目标是以提高电容量为主，电容器的电容量、损耗角正切值以及漏电流是鉴别其优劣的主要参数。

在开关稳压电源中作为输出滤波用的贴片电解电容器，由于大多数的开关电源工作在方波或矩形波的状态，含有及其丰富的高次谐波电压与电流，其上锯齿波电压的频率高达数十千赫，甚至数十兆赫，它的要求和低频应用时不同，电容量并不是主要指标，衡量它好坏的则是它的阻抗频率特性，如图3所示。

图3 某47μF/350V铝电解电容器的阻抗频率特性

由图可知，随着频率的升高，容抗下降、感抗上升，容抗等于感抗并相互抵消时的频率为铝电解电容器的谐振频率，这时的阻抗最低，仅剩下ESR。如果ESR为零，则这时的阻抗也为零；频率继续上升，感抗开始大于容抗，当感抗接近于ESR时，阻抗频率特性开始上升，呈感性，从这个频率开始以上的频率下电容器时间上就是一个电感。

由于制造工艺的原因，电容量越大，寄生电感也越大，谐振频率也越低，电容器呈感性的频率也越低。这就要求它在开关稳压电源的工作频段内要有低的等效阻抗，同时，对于电源内部，由于半导体器件开始工作所产生高达数百千赫的尖峰噪声，亦能有良好的滤波作用，一般低频用普通电解电容器在10kHz左右，其阻抗便开始呈现感性，无法满足开关电源使用要求。

用于开关稳压电源输出整流的贴片电解电容器，要求其阻抗频率特性在300kHz甚至500kHz时仍不呈现上升趋势。电解电容器ESR较低，能有效地滤除开关稳压电源中的高频纹波和尖峰电压。而普通电解电容器在100kHz后就开始呈现上升趋势，用于开关电源输出整流滤波效果相对较差。笔者在实验中发现，普通CDII型中4700μF，16V电解电容器，用于开关电源输出滤波的纹波与尖峰并不比CD03HF型4700μF，16V高频电解电容器的低，同时普通电解电容器温升相对较高。当负载为突变情况时，用普通电解电容器的瞬态响应远不如高频电解电容器。

开关电源为了高效率而提高了工作频率的高频化，特别是小型高输出开关电源中输入滤波用电容器要求高纹波性，输出端低阻抗化。要使输出滤波用电容器在高频下低阻抗化，必须降低等效串联电阻。
